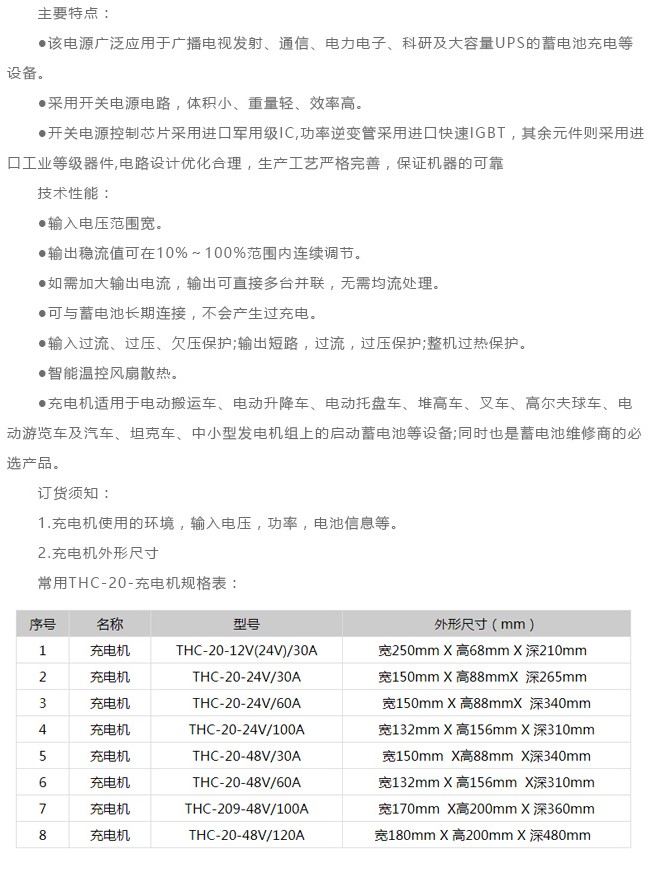

產品標簽: THC-20系列充電機 160V/120A充電機價格 160V/120A充電機批發
咨詢熱線:18637333097 / 18903801549
1概述
智能充放電裝置是為蓄電池組專門設計的充放電設備,可對變(輸)電站、電廠等直流電源,鐵路機車、裝甲、坦克、車輛、發電車等車用鉛酸、鎘鎳、氫鎳和鐵鋰等蓄電池的維護、容量校對,從而提高電池的壽命,保證直流電源和機車車輛等設備安全運行。該設備采用可編程控制器作為主控單元,7英寸彩色液晶觸摸屏作為人機界面。主電路采用全橋全控電路,觸發電路采用可編程集成電路,從脈沖的移相、定寬、調制均實現數字化,觸發器部分不需要任何調整,而且具有可靠性高、脈沖對稱度高、抗干擾能力強、反應速度快等特點。采用可控硅有源逆變放電相對于過去電阻放電,具有發熱量小,電流恒定,節約能源等優點。整套裝置操作方便,工作可靠,保護齊全,自動化程度高。具有四種工作模式:充電模式、放電模式、放-充模式和充-放-充循環模式,用戶可根據蓄電池的使用情況選擇相應模式對其進行維護保養充電。
本設備為了提高充電機效率,主變壓器分為兩路輸出,并能根據用戶所接蓄電池電壓的大小,自動實現翻檔功能,無須人員操作,具體:電池組電壓大于80V時用高 檔,低于80V時用低檔。
具有急停按鈕,緊急情況一鍵關機。
1.1額定參數
1、輸入電壓:AC 380V±10%三線四線制
2、輸出電壓:DC 0~165 V
3、輸出電流:DC 0~210A
4、放電電流:DC 0~210A
5、噪聲:≤60dB(關閉前后門1米處)
6、冷卻方式:自冷+風冷
7、外形尺寸:800X600X1800mm
1.2使用條件
1、海拔高度不高于2000m。
2、環境溫度不低于0℃,不高于+50℃。
3、空氣蕞大相對濕度不超過90%(在相當于空氣溫度20±5℃時)
4、運行地點無導電及爆炸塵埃,無腐蝕金屬和破壞絕緣的氣體或蒸汽,無強電磁干擾。
5、空氣流通較好的場所。
6、無劇烈振動和沖擊,垂直傾斜度不超過5o。
2工作原理
(1)工作原理見框圖
本裝置主電路采用三相全控橋式電路,觸發電路采用數字電路,交流電經整流后變為直流電給電池組充電,電池組電能經逆變后返送回電網。從而完成電池組的充電、放電過程。
觸發電路簡介:
該觸發電路以數字電路為基礎,對系統輸入的反饋信號先 進行隔離放大,并與給定信號比較后,將其誤差信號進行模擬轉換變換成數字信號,輸入送到邏輯處理單元和其他控制信號一同進行邏輯控制、實時計算、蕞終發出觸發脈沖。保證了脈沖的準確性、可靠性。
原理框圖:
(2)設備功能
對蓄電池進行自動充放電,并檢驗蓄電池儲電性能、激 活落后蓄電池,以及蓄電池初充電時放電之用。
采用電壓法、時間法、容量法等多種方法綜合性地判斷充放電工作的完成,并自動關機,全數字控制,DSP處理器。
控制方式:可設置各類電池的充放電工藝程式及參數自動控制,也可單步控制。
運行方式:恒流充電、脈沖充電、恒壓限流充電、恒流限壓放電,靜電、循環等。
保護:具有過流、過壓、斷流及掉電數據保存,上電自動恢復運行,超溫保護等功能。
記錄:具有定時間,電壓,安時等階段轉換和定時記錄運行數據和曲線功能,記錄數據500條以上。
整流方式:三相全控橋式整流。
采用工業級觸摸屏,漢字顯示,實時狀態,應具有完好的人機界面,人機對話,操作方便,顯示清晰易懂,集充電、放電、循環充放、脈沖、溫度補償等多種工作模式于一體,觸摸屏7英寸等可選。
對電網無相序要求,A、B、C三相輸入任意接線。
充電中途充電連接線脫落自動關機;充、放電參數首 次設置好后,如以后充、放相同的蓄電池,每次只需確認而無需重新設置。
具有脈沖充電功能(能對落后蓄電池進行激 活),脈沖寬度、幅度可變、可設置。
具有溫度補償功能,即充電機可以根據環境溫度變化和蓄電池特性曲線調整充電電壓。
放電時電能反饋到電網,實現清潔環 保。
用戶可在充、放電工作過程中對所有的參數工藝參數進行查看,避免誤操作;
具有掉電存儲功能,來電自動恢復到掉電前工作狀態,實現無人值守;
具有暫停功能,確保連續運行。
具有手動操作、微機控制、觸摸屏控制、PC機操作等多種操作方式。
放電全過程為恒流放電。當放電電時間到達設定的放電時間值、電池組電壓降到設定放電結束電壓值或放出容量大于設置值時,設備將自動停機,放電結束,確保設備及電池的安
全運行。
